PP电子 PP电子平台在美观、简洁、防火、耐久的基础上，具有自重轻、抗破坏强度高、耐磨性好、吸水率低、节能环保等特点，适用于室内外不同类型的墙面及地面装饰铺贴。

　　但在实际的施工过程中，如果材料选择或施工工艺控制不当，同样容易出现开裂、起拱、空鼓、脱落等质量通病。

　　它的硬度超过花岗石等火成岩。岩板是由天然石粉、长英石等天然原材料、经特殊工艺，借助36000吨以上压机压制，配合NDD技术，

　　经过1200℃以上高温烧制而成，能够经得起各种高强度加工过程的超大规格新型石材类材料。

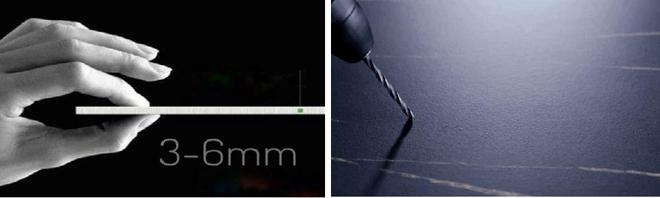

　　3、相对于石材和瓷砖，岩板的重量非常轻，3mm超薄岩板的重量只有7公斤。岩板厚度可以做到3mm而性能不减，6mm厚岩板的抗冲击性能相当于30mm厚花岗岩。

　　（1）进口岩板：一般都是大规格岩板进入国内居多，其中意大利与西班牙的岩板较为高档，价格较高，土耳其与印度岩板则为中低端，价格相对较低。

　　（2）国产岩板：国产岩板起步较迟，其中蒙娜丽莎、冠珠与德利丰岩板是国产岩板投产较早的一批企业，目前岩板生产设备有国产机，也有进口机。国产机压制吨位较低，而进口机压制吨位可以达到3万吨以上。

　　（1）中岩板：一般应用于家具台面、橱柜台面、浴室柜台面等面积较小的空间。

　　（2）大岩板：一般可用于墙面、地面、背景墙等较大空间，以及较大家具台面、门板等。

　　（1）厚岩板：一般厚度在9MM或以上，如12MM、15MM、20MM，应用于台面、地面等空间较多。

　　（2）薄岩板：一般厚度在6MM或以下，如3MM、5MM、6MM，应用于门板、外墙等空间较多。

　　1、陶瓷大板不等于岩板，能够生产大板的企业不一定能够生产出岩板，对比陶瓷大板，岩板可钻孔、可打磨、更方便切割，适合做各种造型，陶瓷大板虽然形状跟岩板类似，但是在材料特性和功能上存在一定差别。

　　（1）安全卫生：能与食物直接接触，纯天然的选材，100%可回收，无毒害无辐射的同时，又全面考虑人类可持续发展的需求，健康环保。

　　（2）防火耐高温：直接接触高温物体不会变形，A1级防火性能的岩板，遇到2000℃的明火不产生任何物理变化（收缩，破裂，变色），也不会散发任何气体或气味。

　　（3）抗污性：万分之一的渗水率是人造建材界的一个新指标，污渍无法渗透的同时也不给细菌滋生空间。

　　（6）易清洁：只需要用湿毛巾擦拭即可清理干净，无特殊维护需求，清洁简单快速。

　　（7）全能应用：打破应用边界，由装饰材料向应用材料跨界进军，设计、加工和应用更加多元和广泛，满足高标准的应用需求。

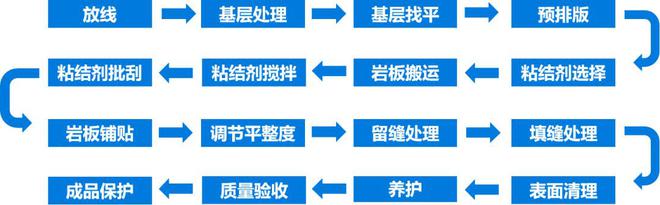

　　（1）基层应坚实、牢固、无空鼓、起砂，抗拉强度不应小于0.4MPa；当基层的抗拉强度小于0.4MPa时，应进行加强处理。

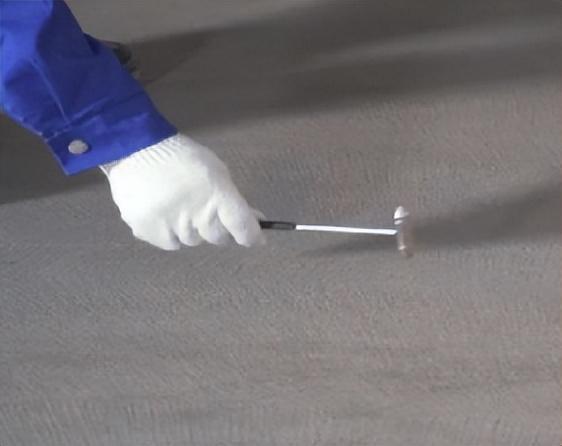

　　（2）使用空鼓锤等专用工具进行基层空鼓检测，空鼓部位应清理，涂刷界面剂处理，用找平砂浆修补抹平。

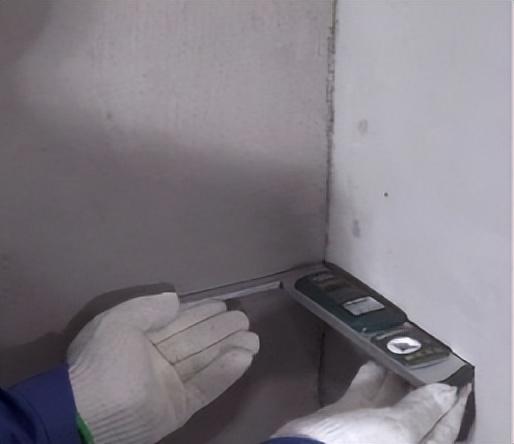

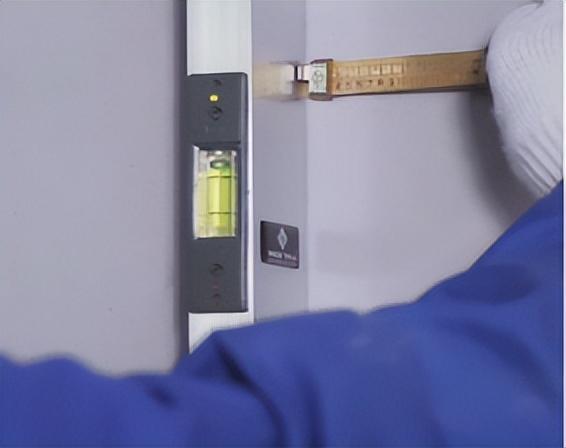

　　（3） 使用水平尺、靠尺进行基层平整度检测，基层表面平整度偏差每2延米不应大于3mm。

　　（1）当基层平整度不满足要求时，应使用找平砂浆（宜为自流平砂浆）进行基层找平处理。

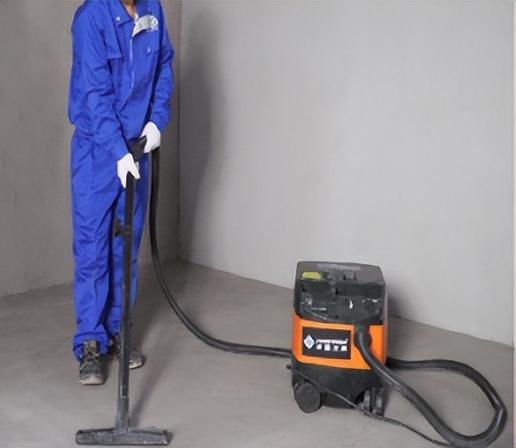

　　（2）自流平砂浆施工时应达到设计厚度，若自流平设计厚度≤4mm时，需使用自流平专用刮板进行批刮，辅助流平；自流平地面充分养护后需进行切缝，切缝宽度为3mm~4mm，深度至结构层；切缝后使用吸尘器清理干净，用胶枪沿缝填满弹性密封胶，并用扁铲刮平。

　　按墙面基层处理和精找平流程处理好基层后，确定分段分格弹线及弹出基准线，同时设置完成面厚度标准点，以控制面层厚度及垂直平整度。

　　（2）采用背栓拓孔机在岩板粘贴面拓孔，安装不锈钢结构件固定在岩板上边沿。

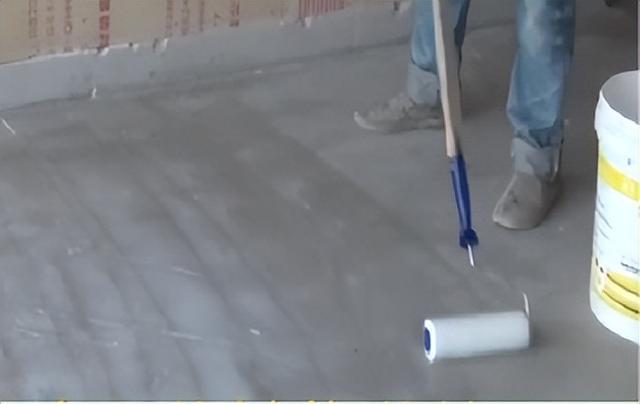

　　6、刷涂界面剂：采用滚筒将界面剂均匀刷涂墙面/地面粘贴面，静置2h后方可粘贴。

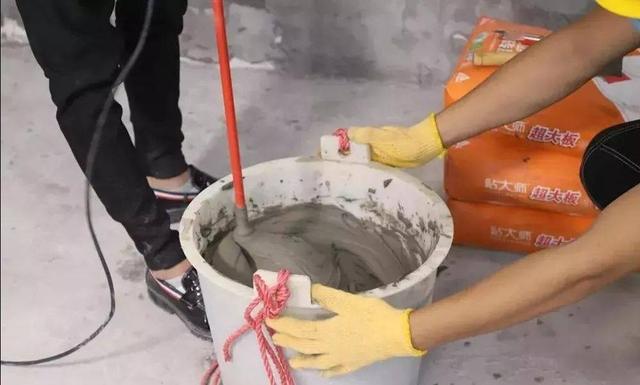

　　7、粘结材料制备：胶粘剂与水的配合比应根据产品说明书进行调配，用慢速电动搅拌器搅拌均匀后静置5~10min，再略搅拌后使用。

　　8、粘贴面清理：粘贴面不应有灰尘及异物，避免粘贴效果影响，宜采用海绵清理粘贴面，并注意检查板材是否有裂纹。

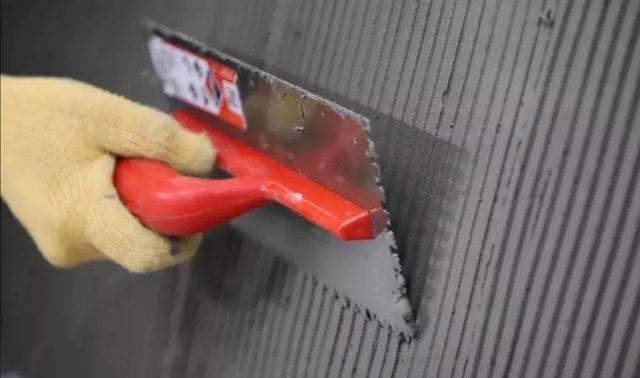

　　9、胶粘剂施工：将搅拌均匀的胶粘剂在板材和基面粘贴面平整的涂抹一层，然后用齿形刮板以夹角30°进行刮胶，板材与基面胶粘剂齿形的方向应平行，并将四边的胶粘剂做出倒角，基层和板材胶粘剂厚度宜为3-6mm；应均匀、饱满、无间断。

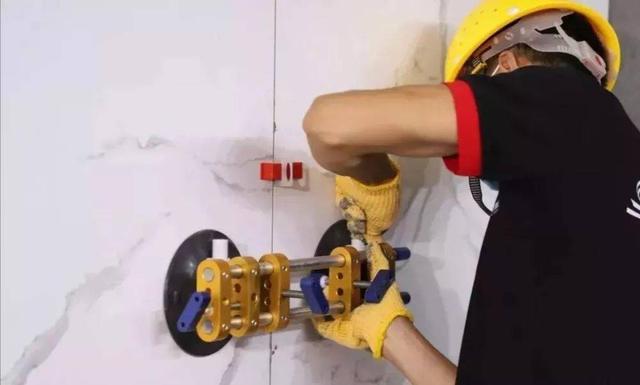

　　10、岩板铺贴：岩板粘贴施工时，应按从下至上、自内至外的顺序沿基准线进行粘贴；搬运宜采用两个或两个以上手泵式钢架吸盘；胶粘剂涂抹完成后20min内应将岩板粘贴到基面上；铺贴时应采用垫脚保护。

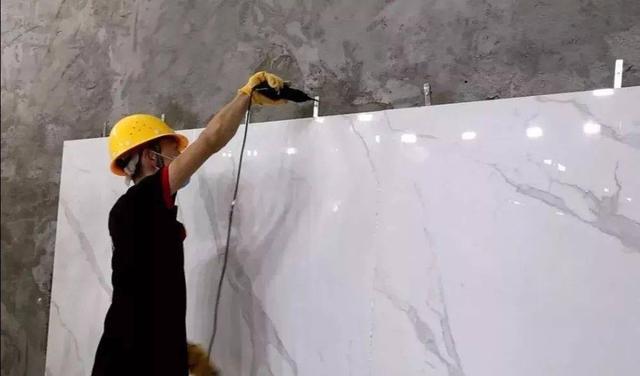

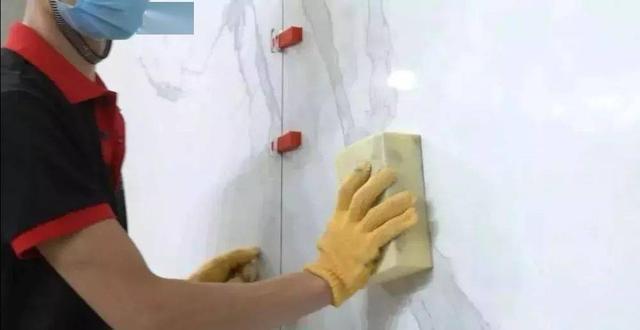

　　11、平整度调整：岩板粘贴到基面后，先揉压后再用振动器调整岩板至平整，宜用垫块调整面材的水平度或垂直度，岩板之间用找平器底座和插片进行找平，岩板缝隙宽度调整宜用缝隙伸缩器。

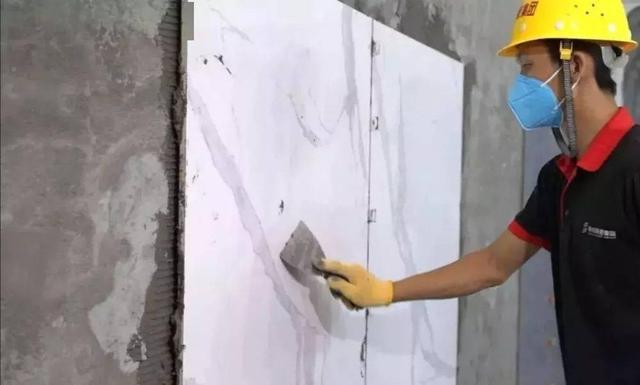

　　13、缝隙清洁：地面施工在胶粘剂终凝前宜围闭严禁踩踏；胶粘剂施工后应在胶粘剂初步凝固而未完全凝固前 （24-48h内） ，用清缝工具将缝隙内粘附的胶粘剂清除。留缝应均匀 宽度一致缝隙填缝材料宜用柔性填缝剂，留缝宽度不宜少于3mm。

　　14、表面清洁：在粘贴后发现岩板表面被污染，应在不造成岩板移位的前提下清除污物，在施工全部完毕7天后，可采用中性清洁剂进行彻底清洁。

　　1、板幅超大，搬运难度大，工效低，边角处易磕碰损伤需要用专用的搬运、安装辅助工具需要注意运输过程重点边角保护

　　2、地面铺贴平整度难以把控需要采用双面薄贴法施工需要将地面找平基层平整度控制在3mm/2m内需要辅助工具控制板面接缝处的平整度

　　3、板幅大，手工铺贴振捣不实易空鼓需要严控地面找平基层质量，充分养护，确保无空鼓、开裂、起砂需要辅助机械振捣工具均匀振捣，确保粘结牢固、无空鼓。

　　从以下两张图片可以看出岩板表面出现了明显的开裂现象及空鼓脱落现象，出现这些质量问题的形式和原因有哪些呢？

　　1、产生原因：基层不坚固，掉砂，与防水无关。2、预防措施：首先要将疏松基层铲除，然后用水泥砂浆找平，才能在上面进行下一步的施工。

　　1、产生原因：（1）选择的材料不符合标准要求，粘结力不够强；（2）基层不符合要求（如基层表面不平整、不干净、有裂纹、起砂等情况）2、预防措施：

　　（1）在材料的选择上，应选择各项标准均符合国家要求的，粘结强度上能承受一定的岩板。（2）在施工的时候，做防水前要对基层进行检查，检查基层表面是否干净平整、有无裂纹、浮灰起砂等情况。如有这些情况，将基层表面用铲刀铲除干净，有裂纹的地方可以进行修补，然后用界面剂对基层表面的浮灰起砂进行固着作用，增加对基层的粘结力。

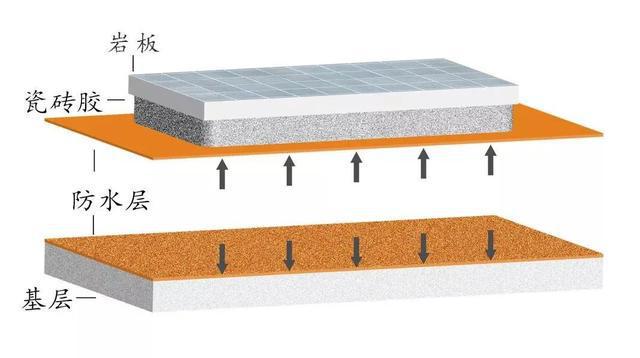

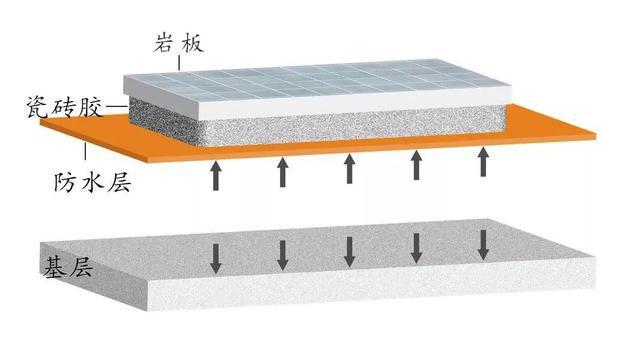

　　防水层内部断开，大多数人第一反应就是材料问题，但是造成防水层内部脱开的原因有很多种。1、产生原因：（1）防水材料本身存在质量问题，防水涂料成膜后，自身强度不合格导致的；（2）选择防水材料不当，家装防水材料大体分为刚性和柔性，不同材料都有不同的特性，刚性的材料粘结性能较强，而柔性的柔韧性能较优，使用不同材料涂刷同一部位产生的效果都会有所不同；（3）基层过于干燥也会导致防水层内部被拉断，在防水涂料施工的时候，如果没有对基面进行湿润或涂刷界面剂，那么就会出现水泥基类防水材料中的一部分水分燥的基面吸收，这部分水分被吸收后涂料中的水泥水化后受到很大的影响，强度受到影响，使涂料原本设计的强度无法达到要求，防水层内部就会脱落。2、预防措施：

　　（1）防水涂料自身强度的好坏在国家标准或行业标准中有两个性能指标来衡量的，一个是抗压强度；另一个是抗折强度，抗压强度和抗折强度越高，说明防水涂料自身的强度越高。在选择刚性或柔性材料上，刚性的材料更适合做墙面防水，而柔性的适合做地面防水。（2）基层表面过于干燥是由于施工引起的，因此在施工时，要对基层表面进行湿润，让基层充分的吸收水分，再将多余的明水用海绵吸走然后做防水。

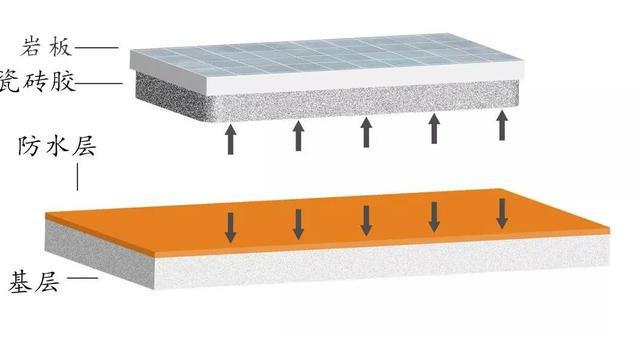

　　1、产生原因：（1）瓷砖胶粘结剂的粘结力不符合要求；（2）另外有些人采用传统的水泥砂浆铺贴瓷砖，水泥和沙子的配比不当，也会影响砂浆对防水层的作用。水泥太少就会降低水泥砂浆与防水层的粘结力，水泥太多会造成砂浆自身收缩应力过大，容易破坏防水层和基层。2、预防措施：选择粘结力强的瓷砖胶。

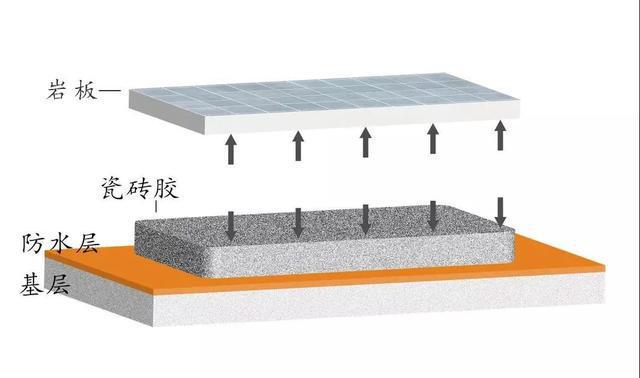

　　1、产生原因：（1）这种情况基本上与防水是没有的关系的，它跟选择的瓷砖胶有关，瓷砖胶与岩板不适应；（2）岩板背面未清理干净。岩板生产出来的时候背面会有大量的脱模机方便岩板从生产模具中脱离出来，如果脱模剂清理不干净，就会阻止瓷砖胶与岩板的粘结力。2、预防措施：
